Případové studie
Specifikace
: 6,3 kV; 2500 A
Datum doručení
: 15.08.2022
Země určení
: Polsko
Přeji si podobné řešení
Výzva
Zákazník požadoval řešení, které by respektovalo specifické uspořádání generátoru, kde:
- výkonové i nulové vývody jsou umístěny na jedné straně stroje,
- společná svorková skříň výkonu i nuly musí být instalována na jednom základu,
- propojení mezi výkonovou a nulovou částí má velmi omezenou délku cca 750 mm,
- připojení zákaznických kabelů musí být řešeno přes vrtané průchodky a pasoviny s předvrtanými otvory.
Důraz byl kladen na přesné mechanické provedení, nízké přechodové odpory a přehledné uspořádání proudových cest
Řešení IVEP

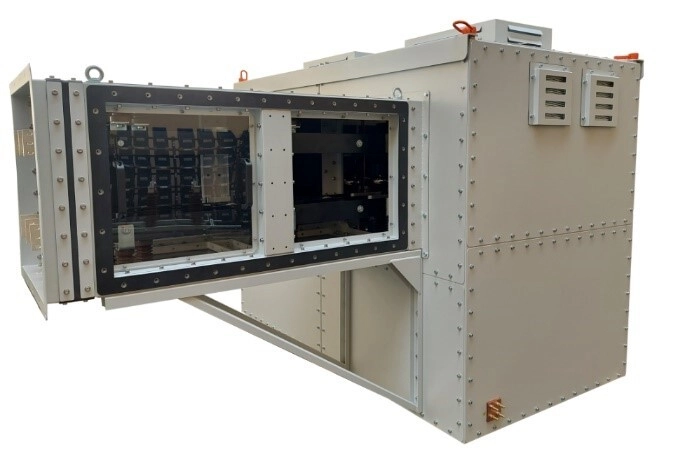

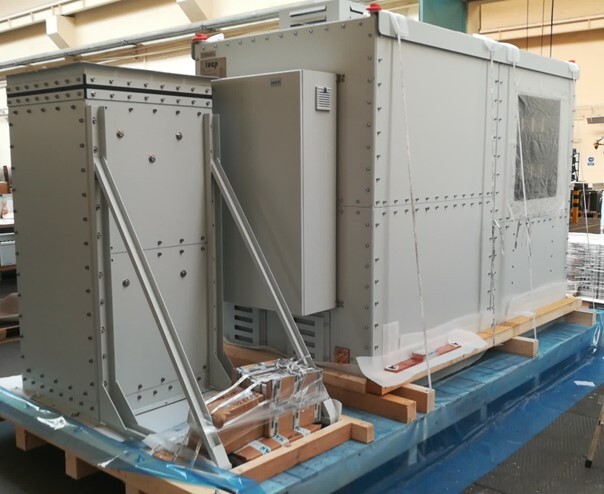

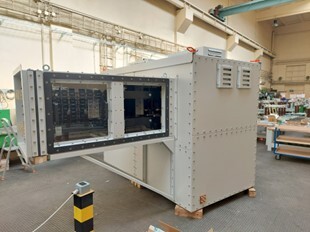

IVEP navrhl a dodal kombinovanou svorkovou skříň MTB + N, která:
- integruje vývod výkonu i nulového bodu generátoru v jednom kompaktním celku,
- je mechanicky přizpůsobena umístění na betonovém základu vedle generátoru,
- využívá vrtané průchodové desky pro bezpečné a flexibilní připojení kabelů,
- obsahuje dostatečný počet předvrtaných pasovin pro snadné připojení zákaznických kabelů,
- umožňuje krátké a přehledné propojení mezi výkonovou a nulovou částí.
Konstrukce byla optimalizována tak, aby minimalizovala délku proudových cest a zároveň umožnila snadnou montáž na místě.
Výsledek
- Kompaktní a mechanicky přesné řešení v těsném prostoru u generátoru
- Snadné a bezpečné připojení výkonových i nulových kabelů
- Minimalizace přechodových odporů a ztrát
- Přehledné uspořádání vhodné pro dlouhodobý provoz
Přidaná hodnota IVEP
Tento projekt potvrzuje schopnost IVEP:
- navrhovat svorkové skříně přesně podle mechanického uspořádání generátoru,
- řešit krátké proudové propoje s vysokým proudovým zatížením,
- dodávat kompaktní kombinovaná řešení pro energetické a spalovací provozy.
