Případové studie
Výzva
Elektrárna ve vlastnictví Ministerstva energetiky se skládá z parního bloku a šesti plynových turbín. V důsledku válečných konfliktů v minulých dekádách byly některé výrobní celky poškozeny nebo zcela demontovány. Po ukončení konfliktů bylo zahájeno postupné rehabilitační a modernizační úsilí, jehož součástí byla i obnova vysokonapěťových rozvodů.
IVEP se na projektu podílel dodávkou dvou klíčových VN řešení, každé řešící odlišný technický problém.
Vnitřní VN rozváděč pro sekundární rozvod – typ MVSI-DS
Technické parametry
- Jmenovité napětí: 17 kV
- Jmenovitý proud: 400 A
- Datum dodání: 29. 07. 2021
Zadání a výzvy
Původní VN pole napájelo pomocný transformátor pro nízkonapěťové technologie v tzv. Power Islandu. Vzhledem k vysokému zkratovému výkonu a značné asymetrii zkratových proudů nebylo možné použít standardní katalogové řešení.
Další komplikací bylo:
- umístění pole uvnitř stávající VN rozvodny,
- nutnost zachovat kompatibilitu s okolní technologií,
- zvýšené nároky na bezpečnost při poruše na straně NN.
Řešení IVEP

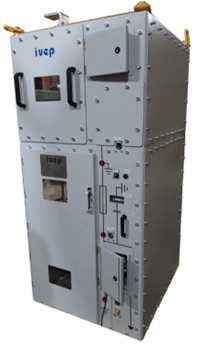

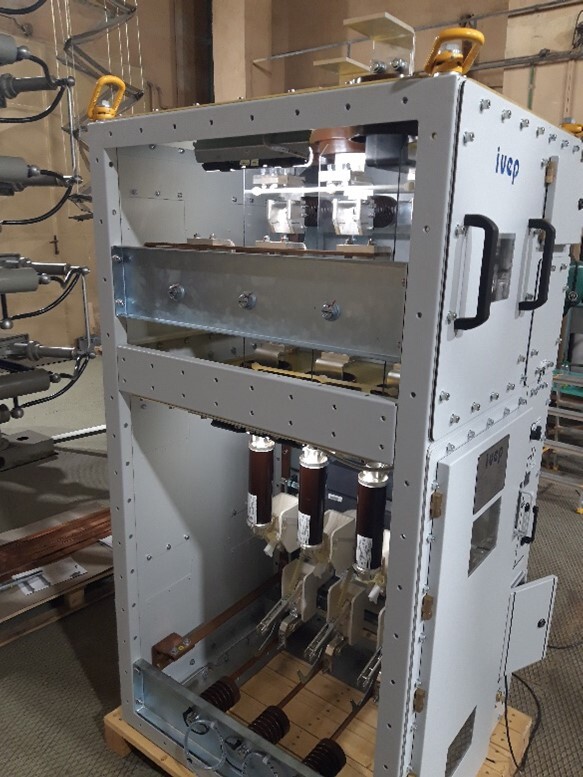

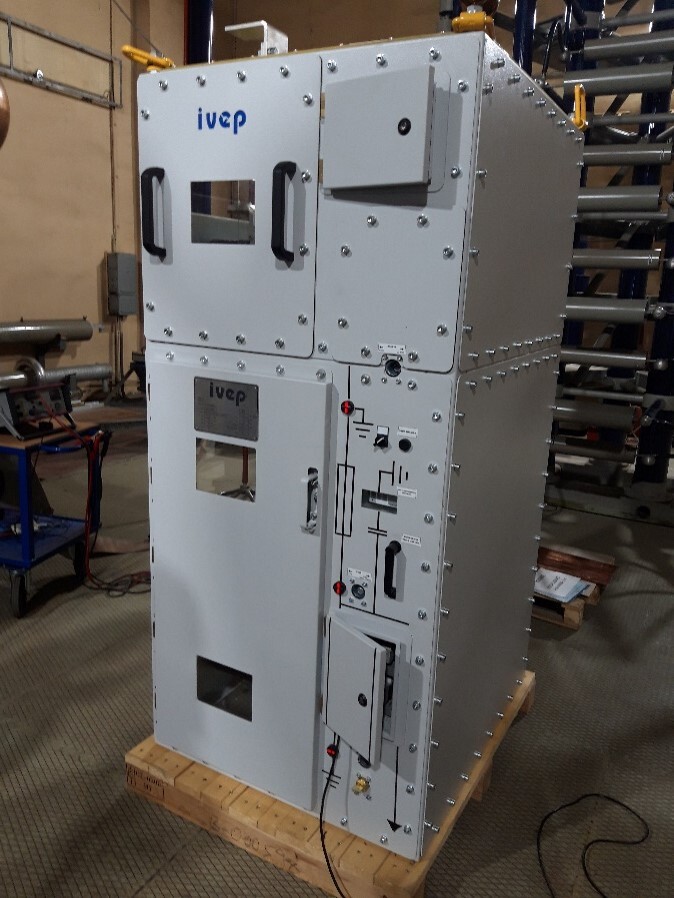

IVEP navrhl a dodal speciální VN pole MVSI-DS, které:
- obsahuje horní i dolní izolační odpojovač,
- umožňuje bezpečnou výměnu pojistek,
- horní odpojovač je dimenzován na plný zkratový proud po dobu minimálně 1 s,
- dolní odpojovač je koordinačně sladěn s ochranou transformátoru a vybaven uzemňovačem,
- zvyšuje bezpečnost obsluhy při poruše nebo servisním zásahu.
Součástí dodávky byly rovněž dva samostatné uzemňovače s dvojím pákovým mechanismem, integrované do stávající rozvodny.
Výsledek
- Náhrada nevyhovujícího pole bez zásahu do okolních technologií
- Zvýšení provozní bezpečnosti a spolehlivosti
- Řešení přizpůsobené extrémním zkratovým poměrům
VN rozváděč pro napájení pomocné transformátorové jednotky – typ MVSO-CH
Technické parametry
- Jmenovité napětí: 17 kV
- Jmenovitý proud: 1600 A
- Datum dodání: 14. 09. 2021
Zadání a výzvy
Druhá část projektu řešila výměnu dvou VN přepínacích polí, která umožňují volbu napájení z dvou nezávislých zdrojů. Původní zařízení bylo zastaralé a obtížně nahraditelné dostupnými komponenty na trhu.
Zákazník požadoval
- zachování funkce automatického i manuálního přepínání,
- doplnění motorického pohonu,
- instalaci napěťových transformátorů na vstupu i výstupu,
- nové pomocné obvody pro řízení přepínání,
- rozměrové omezení – zařízení muselo zapadnout do stávajícího instalačního prostoru.
Řešení IVEP

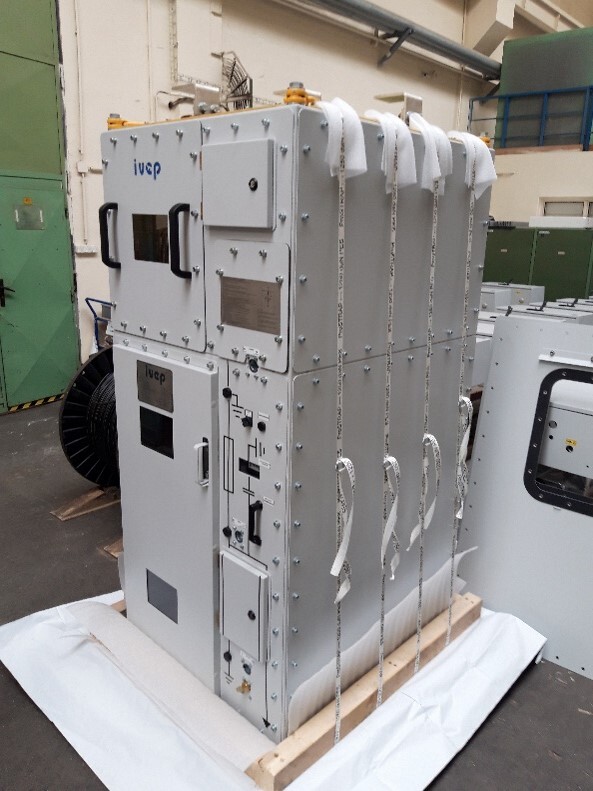

IVEP navrhl VN přepínací rozváděč MVSO-CH, který:
- plně nahrazuje funkci původního řešení,
- umožňuje bezpečné přepínání mezi dvěma zdroji bez rizika paralelního spojení,
- podporuje automatický i ruční režim provozu,
- je vybaven potřebnými měřicími a signalizačními prvky,
- může být instalován ve venkovním provedení nebo v ochranném krytu.
Rozměry skříně byly optimalizovány tak, aby vyhověly omezenému instalačnímu prostoru stávající elektrárny.
Výsledek
- Modernizace klíčového uzlu napájení pomocných technologií
- Zvýšení provozní flexibility a automatizace
- Plná kompatibilita se stávající infrastrukturou elektrárny
Přínos IVEP
Tato dvojice projektů demonstruje schopnost IVEP:
- navrhovat nestandardní VN řešení pro rekonstrukce starších elektráren,
- pracovat s extrémními zkratovými proudy,
- přizpůsobit zařízení omezenému prostoru a existující infrastruktuře,
- dodat řešení přesně podle provozních i bezpečnostních požadavků zákazníka.
