Případové studie
Specifikace
: 7,2 kV; 1250 A; 31,5 kA /1s
Datum doručení
: 14.09.2018
Země určení
: Česká republika
Přeji si podobné řešení
Výzva
V provozu petrochemického průmyslu v České republice vznikla potřeba zjednodušit a zpřehlednit odpojování přívodních kabelů v rámci VN rozvodu. Stávající řešení nebylo z hlediska údržby ideální a zásahy do kabeláže byly časově náročné a provozně komplikované.
Zákazník požadoval řešení, které umožní rychlé, bezpečné a jednoznačné oddělení kabelových tras, s důrazem na bezpečnost obsluhy a kontrolu přístupu.
Naše řešení

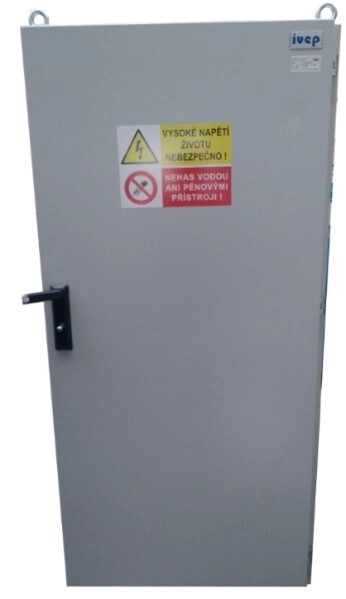

IVEP dodal skříň propojení typu PPE, navrženou jako přehledný a bezpečný bod pro propojení a odpojování kabelových vedení. Skříň slouží jako mezistupeň mezi přívodem a vývodem, který výrazně usnadňuje servisní zásahy bez nutnosti složitých manipulací přímo v technologii.
Zařízení je uzamykatelné pomocí visacího zámku, čímž je zajištěna ochrana proti neoprávněnému přístupu a zvýšena bezpečnost provozu.
Technická specifikace zařízení
- Jmenovité napětí: 7,2 kV
- Jmenovitý proud: 1 250 A
- Zkratová odolnost: 31,5 kA / 1 s

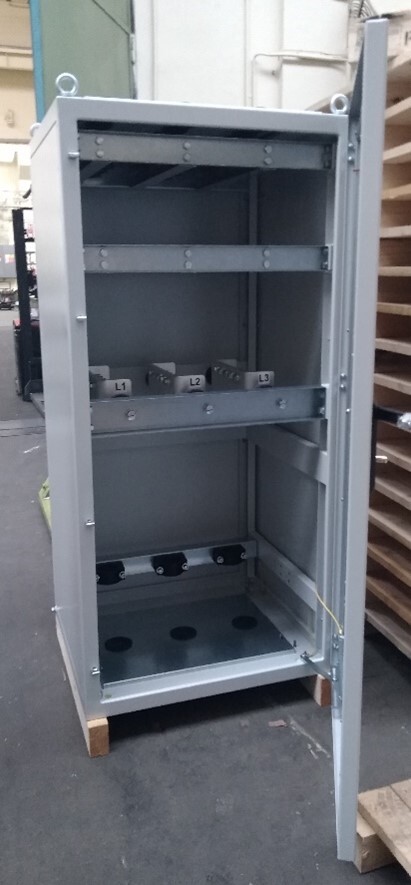

Kabelové připojení
Skříň byla navržena s jasně definovaným směrem přívodů a vývodů:
- Přívod: spodem, 3× třížilový kabel 240 mm²
- Vývod: vrchem, 3× (3× jednožilový kabel) 240 mm²
Toto uspořádání zajišťuje přehlednost, minimalizuje křížení kabelů a usnadňuje manipulaci při montáži i následném servisu.
Výsledek
- Výrazné zjednodušení odpojování přívodních kabelů.
- Zvýšení bezpečnosti obsluhy díky uzamykatelnému provedení.
- Přehledné a servisně přívětivé řešení pro petrochemický provoz.
- Zařízení bylo dodáno dne 14. 9. 2018 a úspěšně uvedeno do provozu.
Přínos IVEP
Tento projekt ukazuje, že IVEP řeší nejen výkonové a zkratové parametry, ale i praktické potřeby provozu a údržby. I zdánlivě jednoduchý prvek, jako je propojovací skříň, může výrazně zvýšit bezpečnost, přehlednost a efektivitu práce v náročném průmyslovém prostředí.
