Specifikace
: 7,2 kV; 250 A
Datum doručení
: 23.02.2021
Země určení
: Bělorusko
Přeji si podobné řešení
Výzva
V projektu slévárny v Polsku bylo nutné navrhnout VN rozvaděč, který zvládne vysoké proudy při napětí 36 kV a zároveň se přizpůsobí omezeným instalačním možnostem objektu. Řešení muselo být přehledné, servisně dostupné a provozně bezpečné v náročném průmyslovém prostředí.
Naše řešení

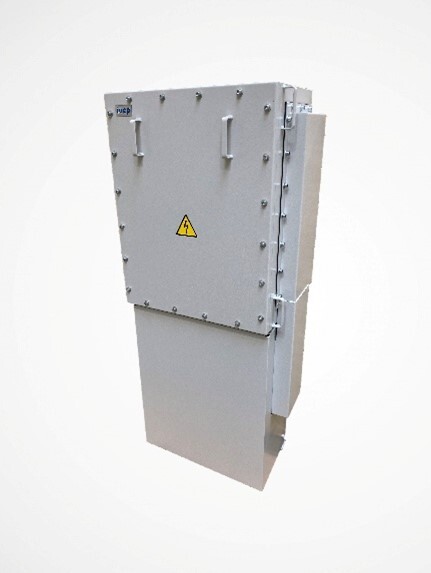

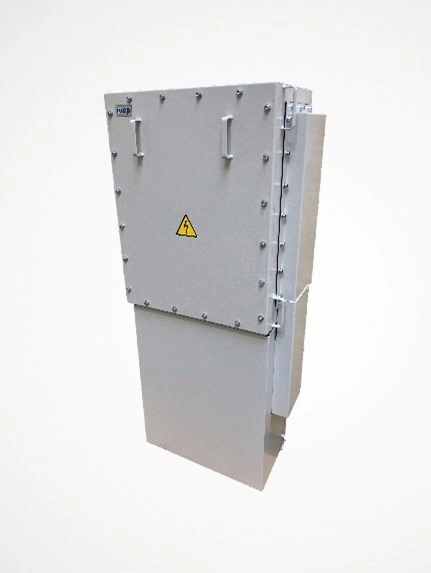

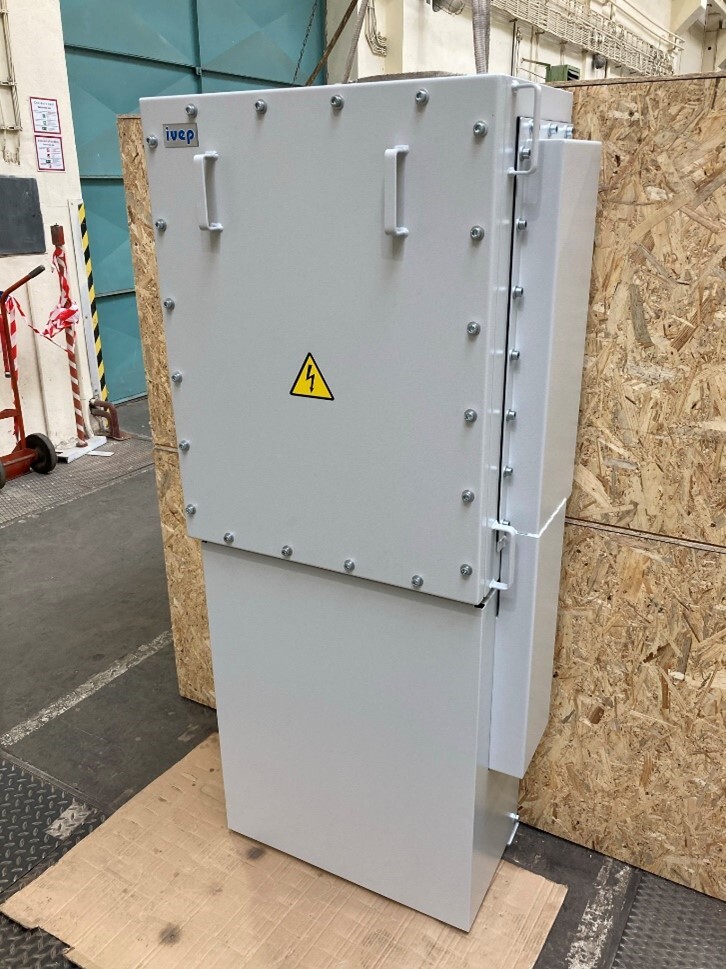

IVEP dodal ocelový, vzduchem izolovaný VN rozvaděč typu MVSI-CB, navržený jako dělená rozvaděcí skříň se dvěma samostatnými sekcemi, umístěnými ve dvou patrech.
Tato koncepce umožnila jasné oddělení přívodní a vývodní části rozvodu a optimalizaci prostoru v technologické hale.
Technická specifikace zařízení
- Jmenovité napětí: 36 kV
- Jmenovitý proud: 4 000 A
Uspořádání rozvaděče
Rozvaděč je rozdělen do dvou funkčních sekcí:
- Sekce A – přívodní pole (spodní patro)
- vybaveno odpojovačem
- Sekce B – vývodní pole (horní patro)
- vybaveno vypínačem a odpojovačem
Takové rozdělení zajišťuje:
- přehlednou orientaci obsluhy,
- logické členění výkonové cesty,
- bezpečný přístup při údržbě a servisních zásazích.

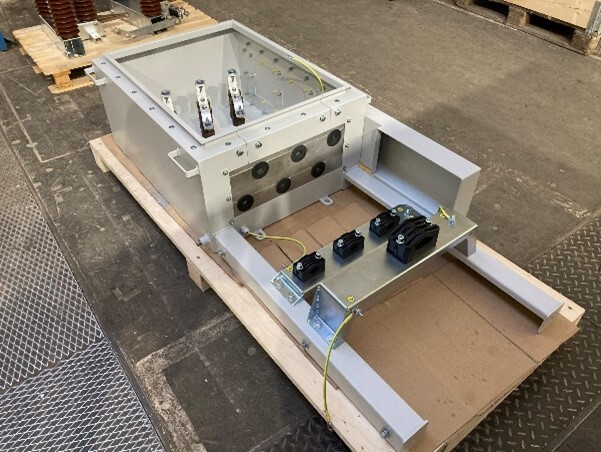

Konstrukční provedení
Rozvaděč je vyroben z ocelové konstrukce a je vzduchem izolovaný, což umožňuje robustní a osvědčené řešení pro těžký průmysl. Konstrukce je navržena s ohledem na mechanickou pevnost, dlouhodobou stabilitu a spolehlivý provoz v prostředí slévárny.
Výsledek
- Funkční a přehledné řešení VN rozvodu pro slévárenský provoz.
- Efektivní využití prostoru díky dvoupatrovému uspořádání.
- Bezpečný provoz při vysokých proudech a napětí 36 kV.
- Zařízení bylo dodáno dne 15. 12. 2020 a úspěšně uvedeno do provozu.
Přínos IVEP
Tento projekt demonstruje schopnost IVEP navrhovat prostorově i technicky promyšlená VN řešení, která reagují nejen na elektrické parametry, ale i na architekturu provozu a ergonomii obsluhy.
