Případové studie
Specifikace
: 7,2 kV; 200 A; 20 kA /1s
Datum doručení
: 11.03.2019
Země určení
: Česká republika
Přeji si podobné řešení
Výzva
V cementárně v České republice je instalováno osm cementových mlýnic s VN motory, které je nutné přibližně pětkrát měsíčně odstavovat z důvodu čištění technologických částí. Tyto zásahy se netýkají elektrického zařízení, přesto by bez vhodného technického řešení vyžadovaly přítomnost elektrikáře při každé servisní operaci.
Cílem zákazníka bylo vytvořit systém, který umožní bezpečné odpojení VN motoru přímo v místě technologie, tak aby servisní technik mohl pracovat samostatně, bez rizika a bez zásahu do elektrické části nad rámec jasně definovaného postupu.
Naše řešení

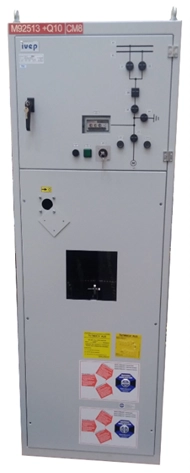

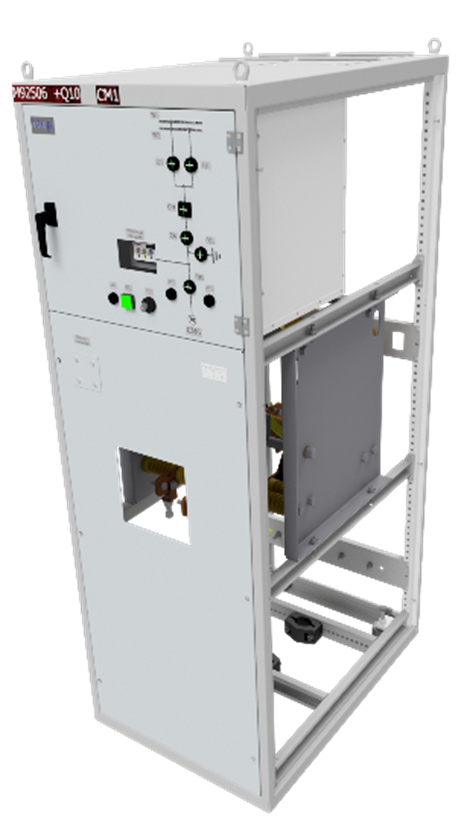

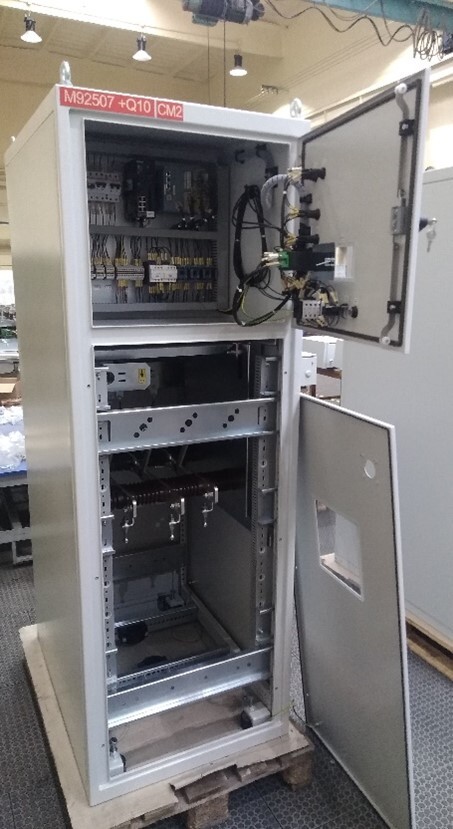

IVEP navrhl a dodal VN vnitřní rozvaděč typu MSVI, určený pro instalaci v bezprostřední blízkosti VN motorů a přizpůsobený prašnému prostředí cementárny.
Základním principem řešení je striktně definovaná sekvence úkonů, která propojuje nadřazenou rozvodnu, řídicí systém a místní odpojovač u motoru.
Technická specifikace zařízení
- Jmenovité napětí: 7,2 kV
- Jmenovitý proud: 200 A
- Zkratová odolnost: 20 kA / 1 s
Logika bezpečného odpojení
- Z velína je v nadřazené rozvodně vypnut příslušný motor výkonovým vypínačem.
- Kabelový odpojovač je rozpojen a kabel k motoru zazkratován.
- Stav jednotlivých prvků je signalizován v místě motoru pomocí kontrolek ve slepém schématu (např. „manipulace povolena“).
- Teprve po splnění této sekvence je uvolněn přístup k ovládacímu mechanismu odpojovače u motoru – případně pomocí blokovacího magnetu.
- Servisní technik manuálně rozpojí odpojovač, zajistí jej zámkem proti opětovnému zapnutí a provede servisní práce na mlýnici.
Návrat do provozu
Po dokončení údržby technik:
- odemkne a sepne místní odpojovač,
- mechanicky zajistí jeho polohu,
- informuje velín o ukončení prací.
Následně je z velína:
- kabel odzkratován,
- kabelový odpojovač zapnut,
- a výkonovým vypínačem je mlýnice uvedena zpět do provozu.
Stav odpojovače u VN motoru je po celou dobu zobrazován v nadřazené rozvodně i v řídicím systému.
Výsledek
- Bezpečný servis mlýnic bez nutnosti přítomnosti elektrikáře.
- Jasně definovaná a technicky vynucená sekvence manipulací.
- Minimalizace rizika chybné obsluhy v prašném průmyslovém prostředí.
- Zařízení bylo dodáno dne 11. 3. 2019 a úspěšně integrováno do provozu cementárny.
Přínos IVEP
Tento projekt ukazuje, že IVEP neřeší pouze hardware, ale celý provozní proces. Kombinace mechanických blokád, signalizace a vazby na nadřazený systém umožnila vytvořit řešení, které zvyšuje bezpečnost, zjednodušuje údržbu a snižuje provozní náklady zákazníka.
