Specifikace
: 12 kV; 1 600 A; 40 kA /1s
Datum doručení
: 02.04.2019
Země určení
: Rusko
Přeji si podobné řešení
Výzva
Pro projekt čerpací stanice v Rusku zákazník požadoval řešení bypassového přepínače VN, které umožní bezpečné přepínání mezi sítí a výstupem měniče. Klíčovým požadavkem bylo zcela vyloučit možnost přivedení napětí ze sítě na výstup měniče, a to i při chybné obsluze.
V úvodní fázi byla detailně prodiskutována dvě technicky realizovatelná řešení:
- řešení s jednoduchým odpojovačem,
- řešení s přepínacím odpojovačem.
Volba technického řešení
Obě varianty byly z hlediska rozměrů i provedení reálné (šířka skříně cca 800 mm). Zásadní rozdíl však spočíval v míře inherentní bezpečnosti:
- U jednoduchého odpojovače by bylo nutné složitě řešit blokace, aby nemohlo dojít k přivedení napětí ze sítě na výstup měniče.
- Přepínací odpojovač tuto nežádoucí kombinaci mechanicky znemožňuje, a to bez závislosti na řídicím systému.
Na základě této analýzy bylo zvoleno řešení s přepínacím odpojovačem, doplněné o další bezpečnostní a signalizační prvky.
Realizované řešení

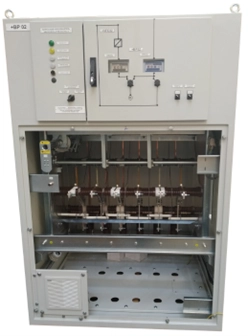

IVEP dodal VN vnitřní rozvaděč s přepínačem typu MSVI-CH, určený pro sekundární distribuci elektrické energie.
Technická specifikace zařízení
- Jmenovité napětí: 12 kV
- Jmenovitý proud: 1 600 A
- Zkratová odolnost: 40 kA / 1 s

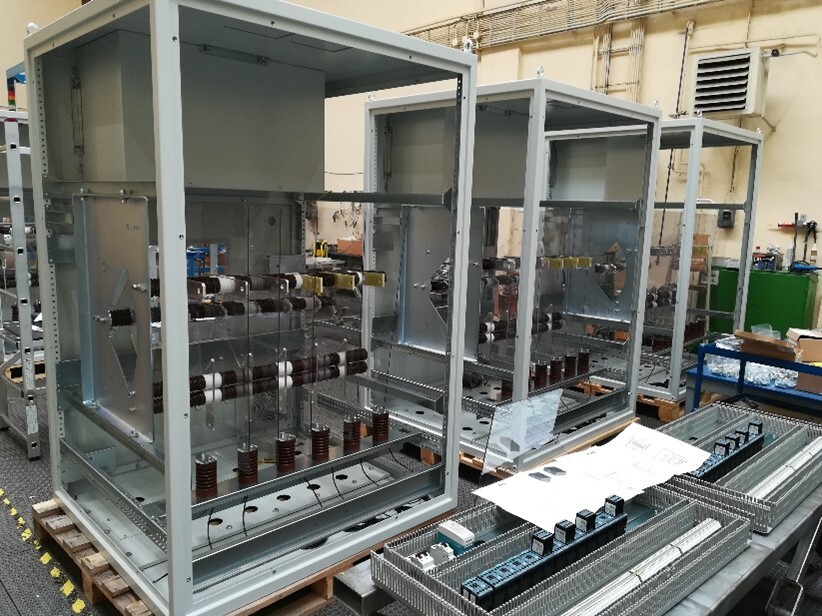

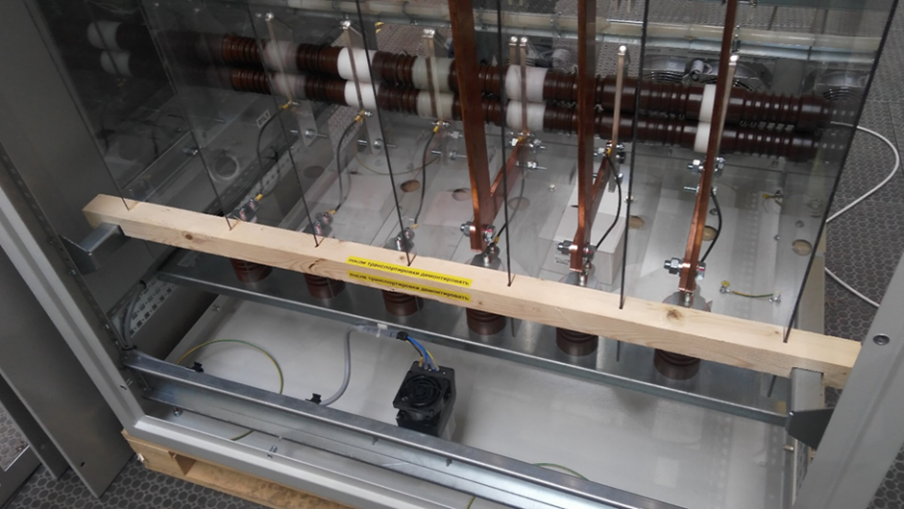

Rozvaděč je proveden jako samostatně stojící skříň, určená pro připojení VN kabelů zespodu na obou stranách. Konstrukce je z pozinkované oceli s práškovým lakem, izolace je vzduchem, s přirozeným chlazením podporovaným ventilátory. Pro provoz při nízkých teplotách je skříň vybavena vnitřním elektrickým ohřevem.
Bezpečnost, blokace a signalizace
Součástí řešení jsou:
- mechanická ochrana proti přepnutí do nebezpečných stavů,
- zabránění manipulace pod zátěží,
- blokovací elektromagnety,
- polohové kontakty,
- indikace napětí,
- polykarbonátová okna umožňující vizuální kontrolu polohy přepínacího odpojovače.
Výsledek
- Bezpečné a jednoznačné přepínání mezi zdroji bez rizika zpětného napájení měniče.
- Minimalizace závislosti bezpečnosti na obsluze a řídicím systému.
- Kompaktní vnitřní řešení přizpůsobené provozu čerpací stanice.
- Zařízení bylo dodáno dne 2. 4. 2019 a úspěšně uvedeno do provozu.
Přínos IVEP
Tento projekt potvrzuje schopnost IVEP být technickým partnerem už ve fázi návrhu. Díky detailnímu posouzení variant a důrazu na mechanickou bezpečnost vzniklo řešení, které je robustní, přehledné a dlouhodobě bezpečné.
