Specifikace
: 12 kV; 6 300 A; 63 kA /1s
Datum doručení
: 10.09.2019
Země určení
: Turecko
Přeji si podobné řešení
Výzva

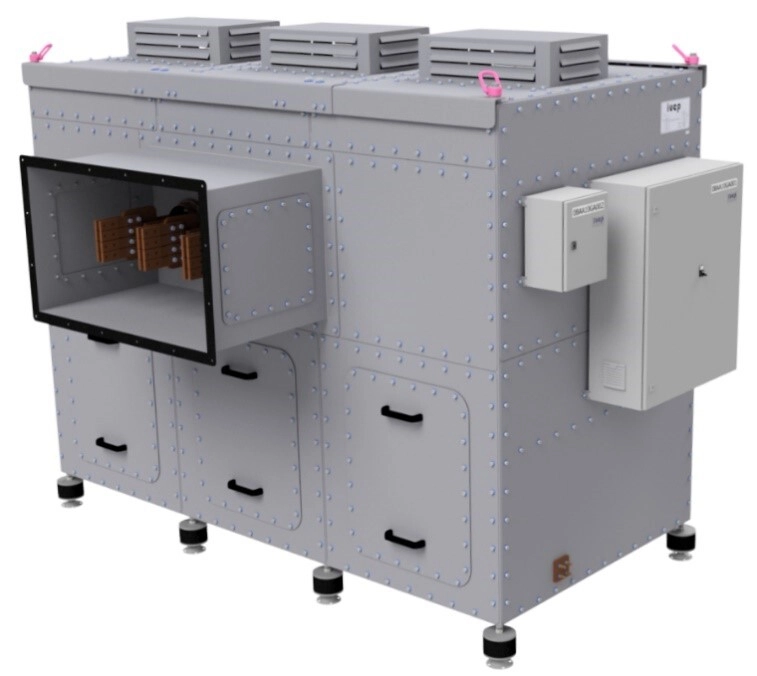

V rámci projektu Istanbul WTE, Turecko byla dodána samostatná svorková skříň VN generátoru o výkonu 100,96 MVA, sloužící k bezpečnému vyvedení výkonu a uzemnění nuly generátoru. Skříně zajišťují stabilní připojení k VN generátoru a podporují měření a testování výkonových parametrů v průmyslovém prostředí spalovny odpadu.
Technické řešení
IVEP dodal dvě varianty svorkových skříní:

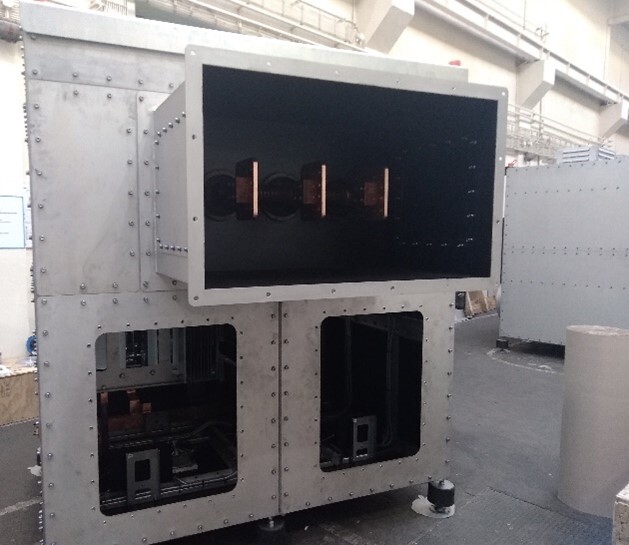

MTB – výkonová svorková skříň
- Účel: vyvedení výkonu od VN generátoru
- Připojení: NSPBD vodiče
- Konstrukce: samonosný rám a krycí plechy z nerezového nemagnetického plechu
- Testování: oteplení skříně ověřeno zkouškou
- Součást dodávky: zkratovací propojky pro primární zkoušky
- Měřicí transformátory: cejchovány a kalibrovány
N – nulová svorková skříň
- Účel: vyvedení nuly generátoru a její uzemnění přes transformátor
- Připojení: NSPBD vodiče
- Konstrukce: samonosný rám a krycí plechy z nerezového nemagnetického plechu
- Testování: oteplení skříně ověřeno zkouškou
- Měřicí transformátory: cejchovány a kalibrovány
Technická specifikace
- Jmenovité napětí: 12 kV
- Jmenovitý proud: 6 300 A
- Zkratová odolnost: 63 kA / 1 s
Klíčové přednosti řešení
- Samonosná konstrukce z nerezového nemagnetického plechu pro maximální mechanickou a elektrickou stabilitu.
- Kompletní měřicí a testovací vybavení umožňující primární testy a kalibrace přímo na místě.
- Řešení pro vysokovýkonné generátory s důrazem na bezpečnost a přesnost měření.
Výsledek
- Spolehlivé vyvedení výkonu a nulového vodiče od VN generátoru.
- Možnost bezpečného provedení primárních zkoušek a kalibrací.
- Dodávka byla provedena dne 10. 9. 2019 a skříně byly úspěšně uvedeny do provozu.
Přínos IVEP
Projekt ukazuje schopnost IVEP dodat vysoce výkonná a přesná VN zařízení pro náročné průmyslové aplikace, kde je klíčová mechanická odolnost, bezpečnost a přesnost měření. Samonosné nerezové provedení a kalibrované měřicí transformátory zajišťují dlouhodobou spolehlivost provozu generátoru.
