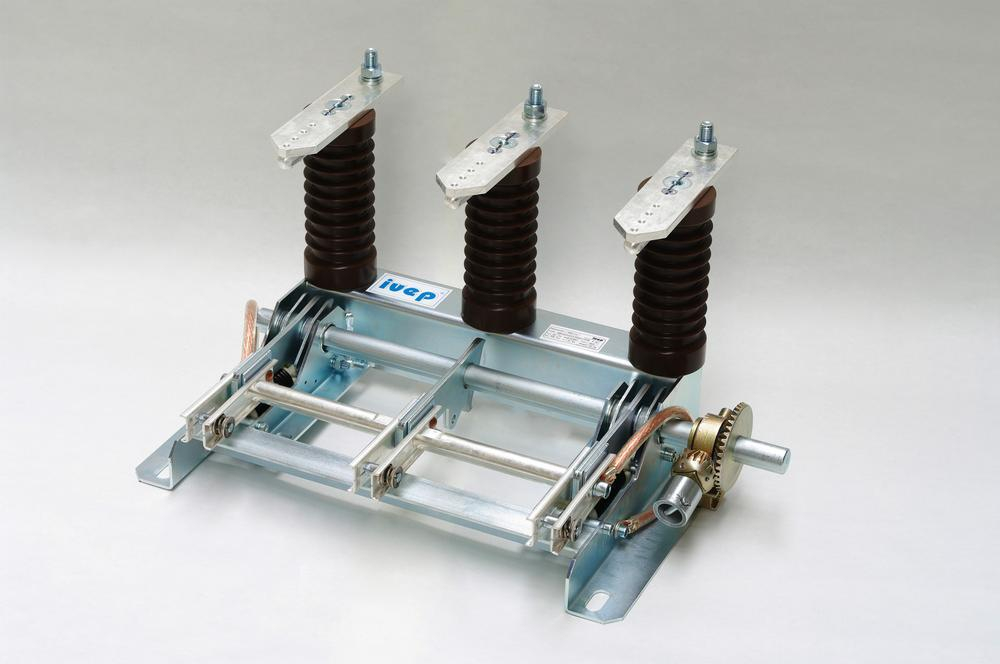

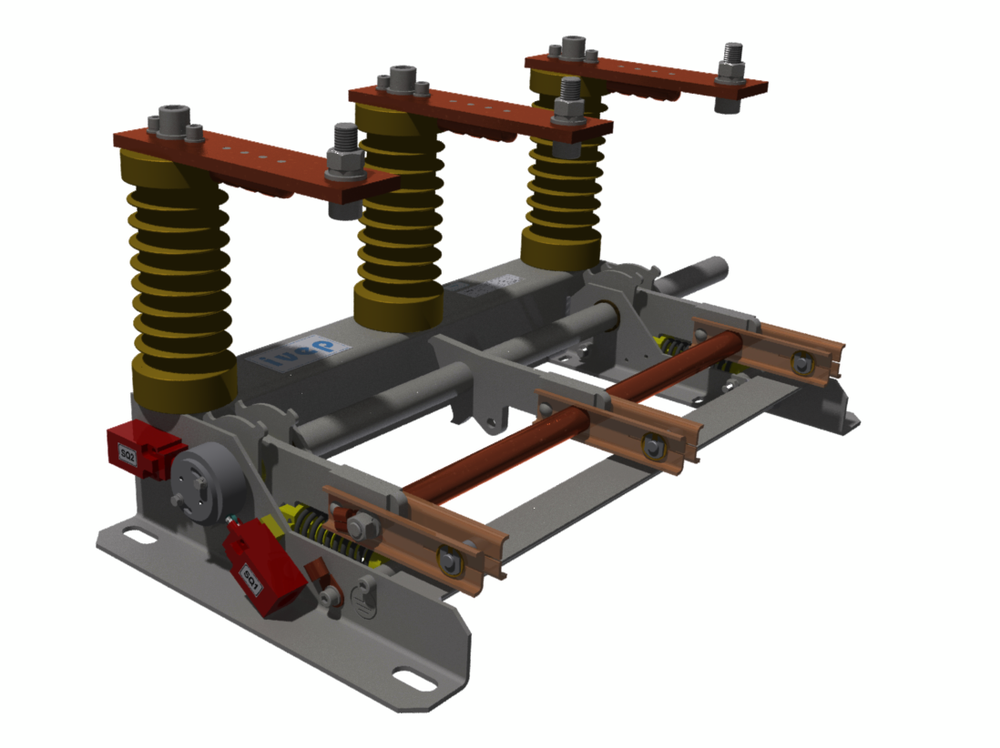

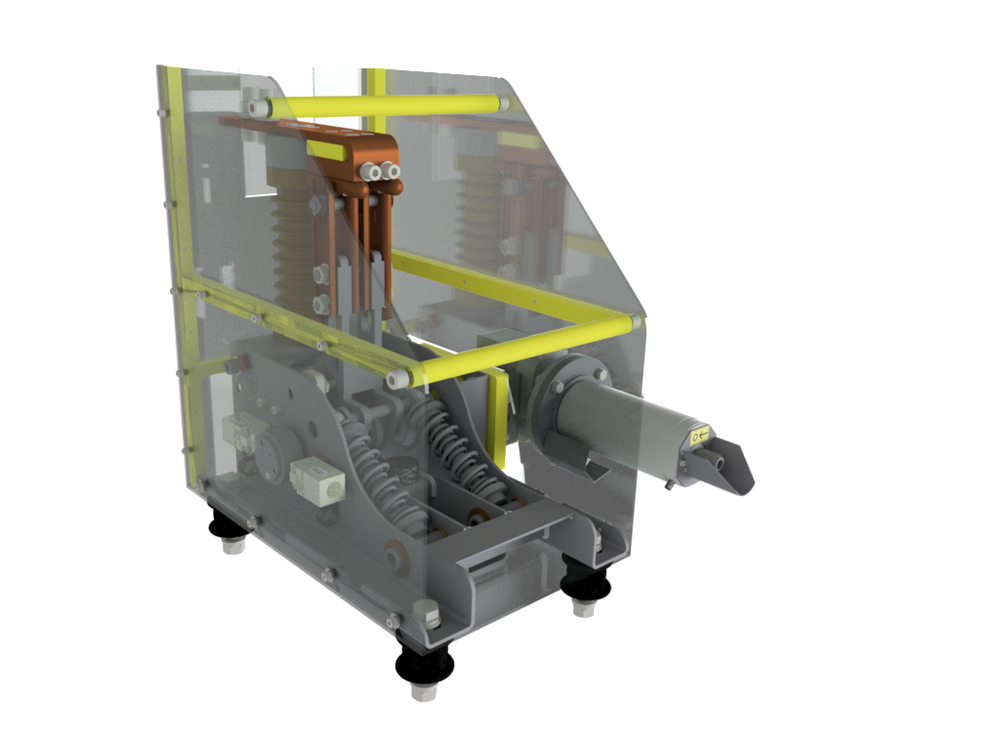

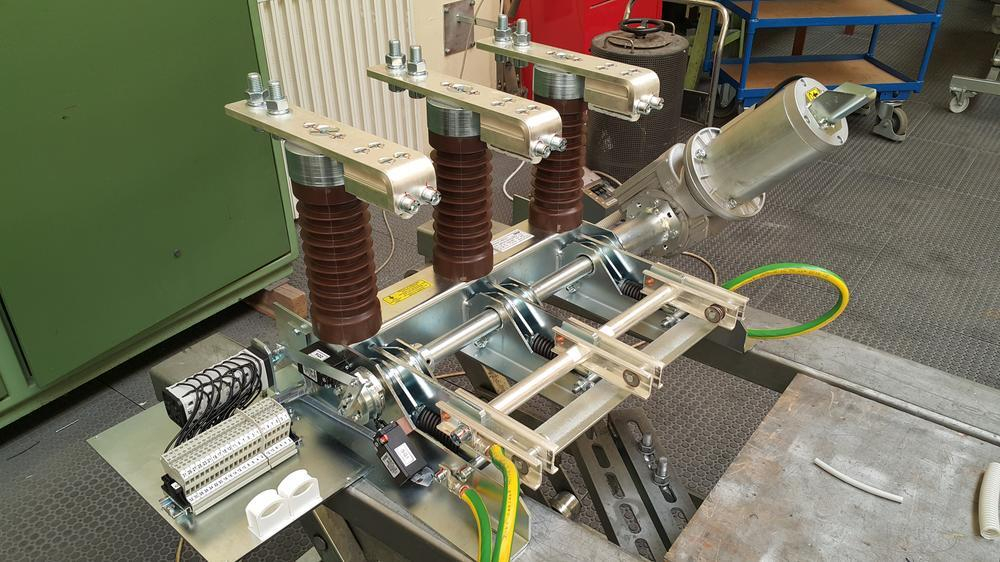

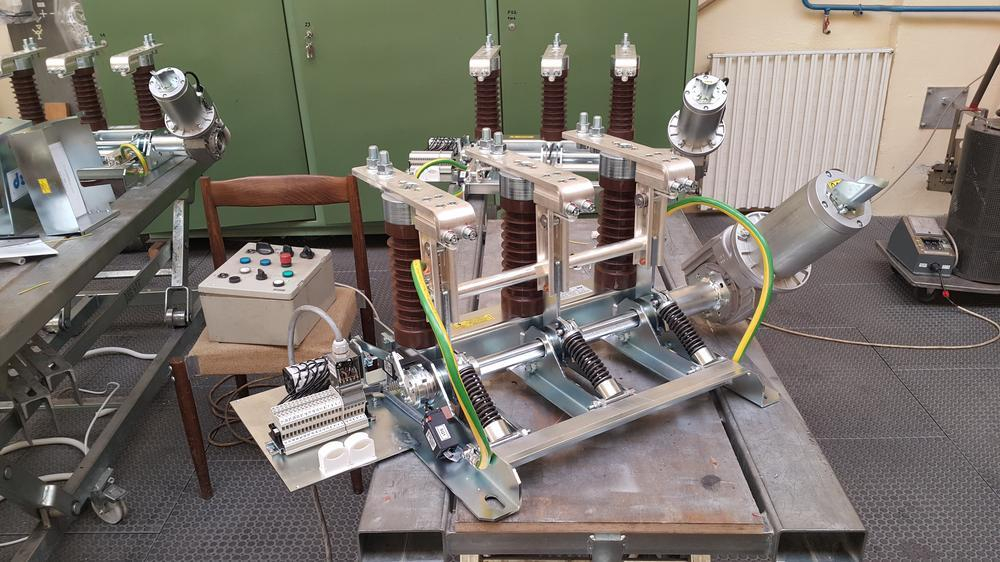

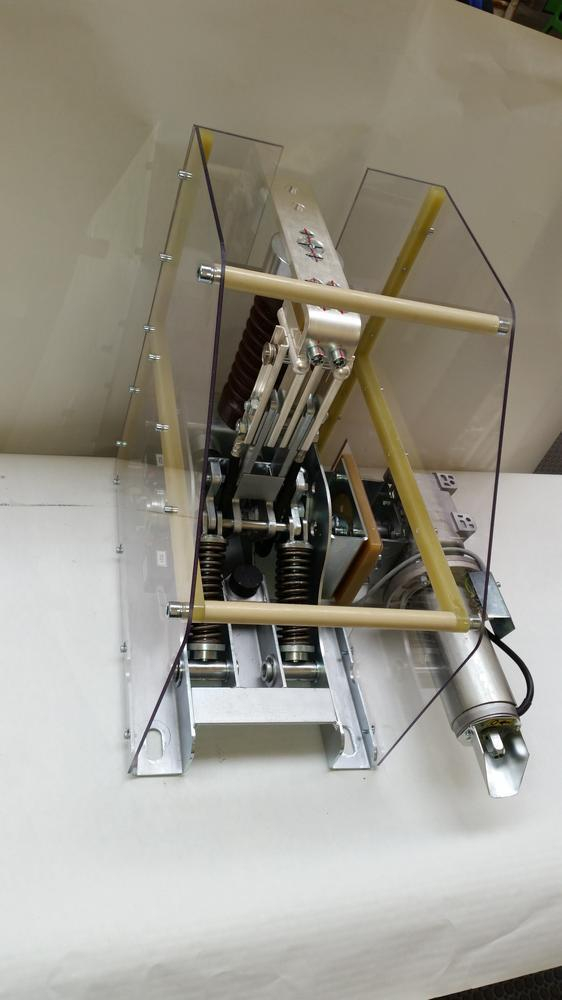

Vnitřní zkratovače QZR

Uzemňovače (zkratovače) se zkratovou zapínací schopností typu QZR jsou provozně nenáročné spínací přístroje určené do vnitřních rozvoden VN ne rozvaděčových skříní. Jedná se o uzemňovač s mžikovým pohybem hlavních kontaktů do zapnuté polohy, čímž je dosaženo zaručené zapínací schopnosti. Mohou být použity jako bezpečnostní zařízení ve vstupních polích rozváděčů vn.

Poptat produkt

Stáhnout 3D model

Technické parametry

Jmenovité napětí

1 – 25 kV
Jmenovitý krátkodobý proud

16 – 100 kA
Jmenovitý dynamický proud

40 – 250 kA
Jmenovitá frekvence

50 Hz (16 Hz, 60 Hz)
Mechanická odolnost

2000, 5000, 10000 C-O
Minimální životnost (let)

40
Třída elektrické trvanlivosti

E1, E2, E+
Pohony

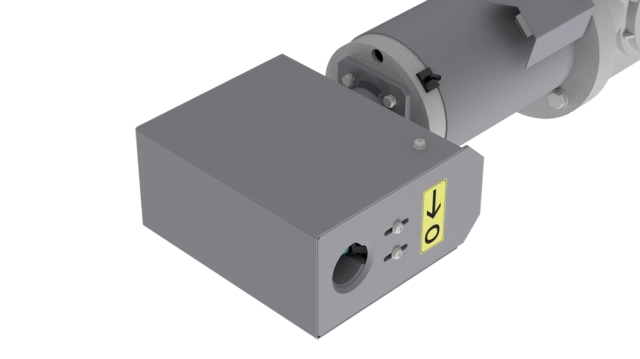

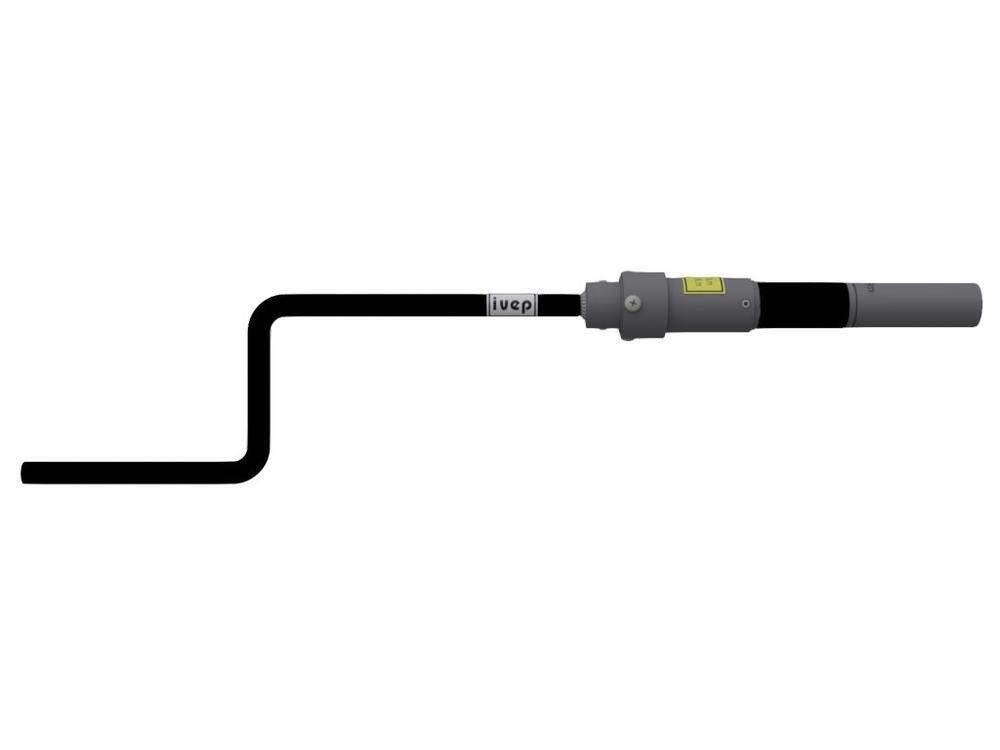

Ruční, ruční přes převodovku, motorové
Motor typ

12V DC, 24V DC, 48V DC, 60V DC, 110V DC, 220V DC, 230V AC, 400V AC
Signalizace poloh

Koncové spínače (každý zvlášť na pozici), přímo na hlavní hřídeli, Vačkové spínače (vysoká zatížitelnost)
Typ izolátorů

Epoxidové, porcelánové (dle požadavku)
